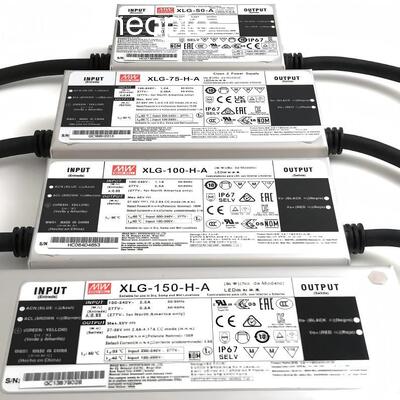

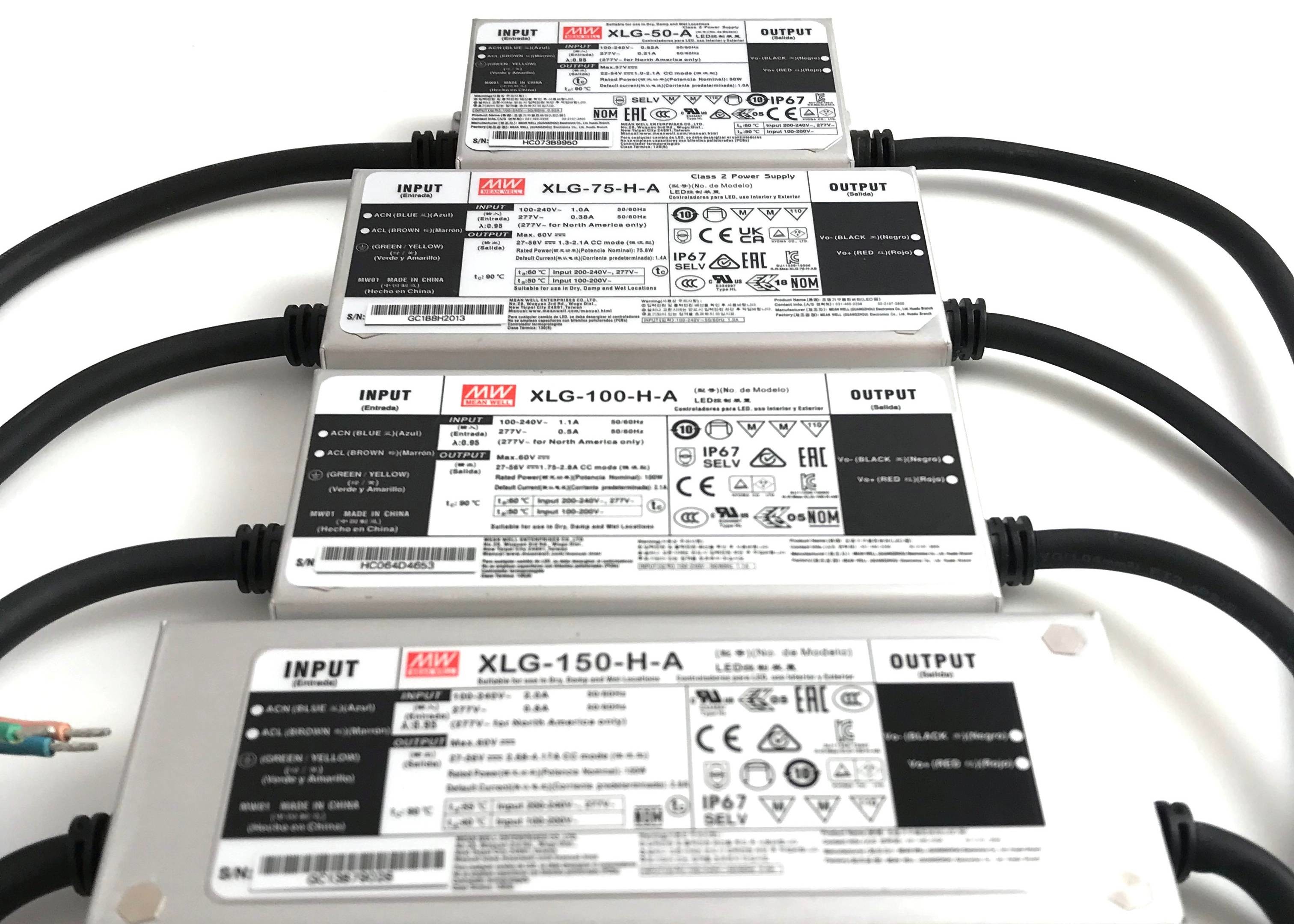

IP67 مقاوم للماء 50-240W PWM قابل للتعديل / التعتيم التناظري محرك LED للطاقة الثابتة لمصابيح الشوارع

النموذج

XLG-20-L-A

XLG-20-M-A

XLG-20-H-A

تقييم حالياً  (افتراضية)

350mA

500mA

700mA

المنطقة الحالية الثابتة

32.4 ~ 54 فولت

25.2 ~ 42 فولت

18 ~ 30 فولت

النتيجة

تقييم الطاقة

18.9W

21 واط

21 واط

الجهد في الدائرة المفتوحة (على الأكثر)

60 فولت

50 فولت

40 فولت

التسامح الحالي

± 8.0%

الناتج الحالي (ريبل)ملاحظة.13

< 20%

SETUP,إرتفاع الوقت         ملاحظة.2

500ms, 150ms/115VAC، 230VAC

نظام الخط

< ± 3%

الجهد النطاق          ملاحظة.3

90 305VAC

(يرجى الاطلاع على قسم "الخصائص الستاتيكية")

نطاق التردد

47 - 63هرتز

الطاقة العامل

الـ PF≥0.97/115VAC,الـ PF≥0.95/230VAC,الـ PF≥0.91/277VAC@كاملة الحمل

(ارجوك إشارة إلى "الطاقة العامل (الـ PF)الخصائص"القسم)

التشوه الهارموني الكلي

THD< 20% ((@الحمل≥50%/115VC,230VAC؛ @الحمل≥75%/277VAC)

(يرجى الاطلاع على المجموع)تحريف MONIC ((THD))

إدخال

الكفاءة (النوع)

89%

88.5٪

88%

التيار المتردد

0.3أ / 115VAC      0.2أ / 230VAC      0.2A/277VAC

التيار الداخلي ((نوع))

بارد البدء 5A ((الثاني= 350μs تم قياسها في 50% إيبيك)في 230VAC;لكل الـ NEMA 410

ماكس. لا...من مؤسسات الخدمات العامة على 16A مفكّك الدوائر

42الوحدات (الدائرة مكسّر من النوع ب) / 42الوحدات  (الدائرة مكسّر من النوع ج)في 230VAC

التيار السريع

<0.75mA / 277VAC

لا الحمولة

استهلاك الطاقة

لا.. الحمل القوة الاستهلاك <0.5 واط

النموذج

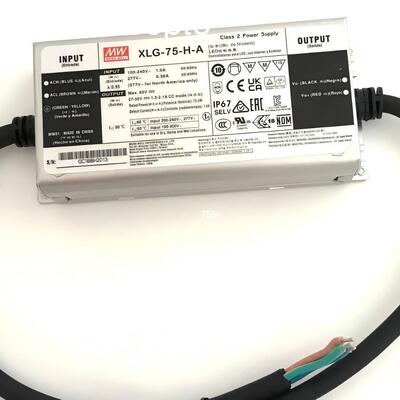

XLG -75 -12-أ

XLG -75 -24-أ

الجهد المباشر

12 فولت

24 فولت

التيار الثابت REجيونملاحظة.2

8.4~ 12 فولت

16.8 ~ 24 فولت

التيار الرقمي  (المعيار الافتراضي)

5A

3.1أ

الطاقة المسموح بها

60 واط

74.4W

(ريبل) &الضوضاء (أقصى)  ملاحظة.3

150mVp-ب

240mVp-ب

نطاق ADJ الحالي

2.5A~5A

1.55A~3.1A

النتيجة

تحمل الجهد الكهربائي ملاحظة.4

±30 ٪

±20 ٪

نظام الخط

±0.5٪

±0.5٪

تنظيم الحمولة

±2%

±1%

وقت الإعداد، وقت النهوض    ملاحظة.6

500ms, 100ms/230VAC,  1200ms, 100ms/115VAC

تمسكوا بالوقت (النوع)

10ms/ 230VAC  10ms/ 115VAC

الجهد النطاق          ملاحظة.5

100 ~ 305VAC          142 431VDC

(يرجى الاطلاع على "الخصائص الحالة"المشاركة)

نطاق التردد

47 - 63هرتز

الطاقة العامل

الـ PF≥0.97/115VAC,الـ PF≥0.95/230VAC,الـ PF≥0.92/277VAC@كاملة الحمل

المزاح الكلي(أورتيون)

THD< 10% ((@الحمل≥50%/115VC,230VAC؛ @الحمل≥75%/277VAC)

إدخال

الكفاءة (النوع)

89%

90%

التيار المتردد

1.0A / 115VAC      0.45A / 230VAC      0.38A/277VAC

التيار الداخلي ((نوع))

بارد البدء 50A ((الثاني=300μs تم قياسها في 50% إيبيك)في 230VAC;لكل الـ NEMA 410

ماكس. لا...من مؤسسات الخدمات العامة على 16A مفكّك الدوائر

9الوحدات (الدائرة مكسّر من النوع ب) / 14الوحدات  (الدائرة مكسّر من النوع ج) في 230VAC

التيار السريع

<0.75mA / 277VAC

لا الحمولة

استهلاك الطاقة

لا يوجد استهلاك طاقة حمولة < 0.5W ((بالنسبة للنسخة القياسية)

النموذج

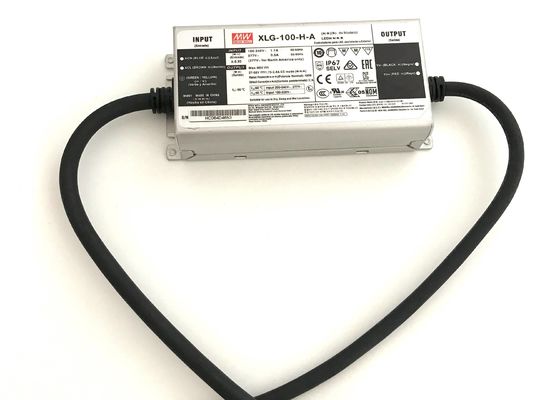

XLG-100-12A

XLG-100-24-A

الجهد المباشر

12 فولت

24 فولت

التيار الثابت REجيونملاحظة.2

8.4~ 12 فولت

16.8 ~ 24 فولت

التيار الرقمي (المعيار الافتراضي)

8A

4A

الطاقة المسموح بها

96 واط

96 واط

(ريبل) &الضوضاء (أقصى)  ملاحظة.3

150mVp-ب

240mVp-ب

نطاق ADJ الحالي

يمكن ضبطها ل نوع A فقط (من خلال القوة المضمنة(تر)

4 ~ 8A

2~4A

النتيجة

تحمل الجهد الكهربائي ملاحظة.4

±3 0 ٪

±2 0 ٪

نظام الخط

±0 .5٪

±0 .5٪

تنظيم الحمولة

±2%

±1%

وقت الإعداد، وقت النهوض    ملاحظة.6

500ms , 100ms/230VAC ,  1200ms , 100ms/115VAC

تمسكوا بالوقت (النوع)

12ms/ 230VAC  12ms/ 115VAC

الجهد النطاق          ملاحظة.5

100 ~ 305VAC          142 431VDC

(يرجى الاطلاع على "الخصائص الحالة"المشاركة)

نطاق التردد

47 - 63هرتز

الطاقة العامل

الـ PF≥0 .97/115VAC ,الـ PF≥0 .95/230VAC ,الـ PF≥0 .92/277VAC@كاملة الحمل

المزاح الكلي(أورتيون)

THD< 10% ((@الحمل≥50%/115VAC ,230VAC؛ @الحمل≥75%/277VAC)

إدخال

الكفاءة (النوع)

92%

92%

التيار المتردد

1. 1A / 115VAC      0.5أ / 230VAC      0.42A/277VAC

التيار الداخلي ((نوع))

بارد البدء 50A ((الثاني=300μs تم قياسها في 50% إيبيك)في 230VAC;لكل الـ NEMA 410

ماكس. لا...من مؤسسات الخدمات العامة على 16A مفكّك الدوائر

8الوحدات (الدائرة مكسّر من النوع ب) / 14الوحدات  (الدائرة مكسّر من النوع ج)في 230VAC

التيار السريع

<0 .75mA / 277VAC

لا الحمولة

استهلاك الطاقة

لا.. الحمل القوة الاستهلاك <0 .5W ((لـ المعيار النسخة)

النموذج

XLG320-L-

XLG320-M-

XLG320-H-

XLG-320-فولت-

القيمة المضافة للضريبةالـ)

1400mA

2800mA

5600mA

13A/24V

تقييم الطاقة             ملاحظة.11

315W

310.8W

312W

24V/312W، 12V/216W

التيار المستمر المنطقة

150 ~ 300 فولت

74 ~ 148 فولت

30 ~ 56 فولت

NC

الجهد الخارجي ADJ R(أينجي)

NC

NC

NC

24V أو 12 فولت

التيار الكامل النطاق

1050~1400mA

2100 ~ 2800mA

5570 إلى 7420mA

13~18A ((24V/13A,12V/18A)

الجهد الدائري المفتوح (على الأكثر)

340 فولت

180 فولت

60 فولت

NC

المدير الحالي

500~1400mA

1050 ~ 2800mA

2800~7420mA

NC

التدفق الحالي

50 ٪أقصى. @معتمدة الحالي

5.0 على الأكثر @rated الحالي

50 ٪أقصى. @معتمدة الحالي

NC

النتيجة

التسامح الحالي

±5%

± 5%

± 5%

NC

ريبل الضوضاء ((ماكس.)

NC

NC

NC

240mV ب-ب

تحمل الجهد الكهربائي

NC

NC

NC

± 3%

نظام الخط

NC

NC

NC

± 0.5%

تنظيم الحمولة

NC

NC

NC

± 2%

SET إلى الأعلى الوقت                   ملاحظة.9

500ms/230VAC, 1200ms/115VAC

إرتفاع الوقت,تمسك إلى الأعلى الوقت (النوع)

160ms,10ms/230VAC/115VAC(فقط لـ V-النوع)

الجهد النطاق         ن-أجل.2

100 ~ 305VAC           142VDC ~ 431VDC

(يرجى الرجوع إلى "الخصائص الستاتيكية" الميثالـ ODS من مصباح LED الموديل (قسم)

نطاق التردد

47 - 63هرتز

الطاقة العامل (النوع)

الـ PF≥0.98 / 115VAC ,الـ PF≥0.95 /230VAC ,الـ PF≥0.92 / 277VAC في كاملة الحمل

(يرجى الاطلاع على "بوي(الخصائص العاملية)

التشوه الهارموني الكلي

THD< 10% @الحمل≥50%في 115VAC/230VAC,THD< 15%@الحمولة> 75%في 277VAC;

الرجاء الرجوع إلى التشوه الهارموني الكلي (القسم THD)

إدخال

الكفاءة (النوع)

94.5٪

93.5٪

92.5٪

93%

التيار المتردد (النوع)

3A / 120VAC          1.6أ / 230VAC          1.3أ / 277VAC

التيار الداخلي ((نوع))

بارد البدء 45 أ ((الثاني= 1200μs تم قياسها في 50% إيبيك)في 230VAC; لكل الـ NEMA 410

(ماكس) لا. من مؤسسات الخدمات العامة على 16A الدائرة المكسور

2 وحدة ((مقطع دائرة من النوع B) / 4 وحدة ((مقطع دائرة من النوع ج)في 230VAC

التيار السريع

<0.75mA / 277VAC

الإنتظار الطاقة

الاستهلاك              ملاحظة.5

استهلاك الطاقة في حالة الاستعداد < 0.5 واط AB-النوع ((تخفيف الضوء OFF)
